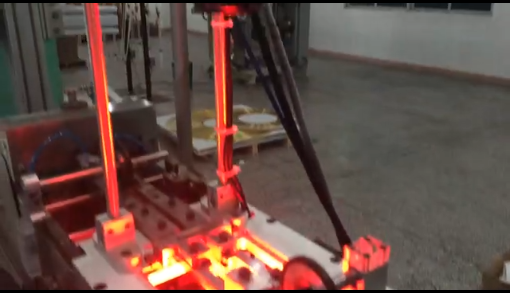

CCD視覺檢測設備的工作流程通常包括以下步驟：

觸發脈沖：當工件定位檢測器探測到物體運動接近攝像系統的視野中心時，它會向圖像采集部分發送觸發脈沖。

啟動脈沖：圖像采集部分按照事先設定的程序和延時，分別向攝像機和照明系統發出啟動脈沖。

掃描和曝光：攝像機停止當前的掃描，開始新的一幀掃描。在掃描之前，攝像機會打開曝光機構，曝光時間可以事先設定。同時，另一個啟動脈沖會打開燈光照明，確保燈光的開啟時間與攝像機的曝光時間相匹配。

圖像掃描和輸出：攝像機曝光后，正式開始一幀圖像的掃描和輸出。

數字化：圖像采集部分會接收模擬視頻信號并將其數字化，或者直接接收攝像機數字化后的數字視頻數據。

存儲：數字化后的圖像會被存放在處理器或計算機的內存中。

處理和分析：處理器會對圖像進行處理、分析和識別，以獲取測量結果或邏輯控制值。

控制輸出：根據處理結果，設備可以控制流水線的動作、進行定位、糾正運動的誤差等。

這個流程通常用于工業自動化中的視覺檢測任務，例如產品外觀檢測、尺寸測量等。通過CCD視覺檢測設備，可以實現對產品質量的快速、準確檢測，提高生產效率和產品質量。
