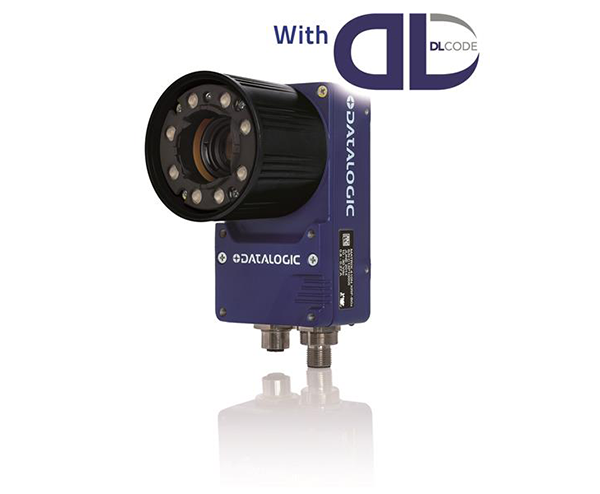

Matrix 410N?工業讀碼器

2021-06-02 00:00:00

次

詳細介紹：

信息

Matrix 410N?是一種工業2D影像式掃描器，用于材料處理和物流環境中的可追溯性應用。

Matrix 410N? 配備一個超快速影像傳感器，掃描速度2.0 MPixels，幀速率45 fps。嵌入式以太網連接，包括標準通信服務(TCP/IP, HTTP,FTP)和最常見的工業現場總線，如PROFINET IO, ETHERNET/IP,MODBUS TCP。

Matrix 410N具備高度靈活性，可輕松配置為單個設備讀取站或在多個設備中進行布局，以掃描更大的區域或多個側面。

Matrix 410N具備影像保存功能，以便于對讀取結果進行復查(作為無讀取)。最多可以儲存3.000個影像，或傳輸?shù)酵獠?/span>FTP客戶端。

Matrix 410N使用方便，DL.CODE軟件支持圖形設置，并支持在線監控功能，包括實況圖像顯示、讀數統計和診斷。嵌入式激光瞄準器和zhuanli綠點 - 投射到掃描區域 - 使用戶可以迅速確定掃描區域，并且，在沒有任何外部附件或軟件情況下非常容易確認讀取結果。

特性

· zhuanli的持續高亮度模式照明光源

· zhuanliPacktrack 2D技術用于小間距物體分揀的應用

· 嵌入式以太網連接：自帶Profinet , EtherNet IP,TCP/IP, FTP, HTTP

· 自帶圖像存儲器，可保存多達3000張的圖像（經縮放）

· 可接外部接線盒帶參數備份和顯示模塊

· 基于網頁的遠程WebSentinel軟件，具備圖像存檔數據庫

· DL.CODE?配置軟件和X-PRESS?，安裝簡單直觀

技術參數

尺寸	123 x 60,5 x 87 mm (4.84 x 2.38 x 3.42 in)含鏡頭保護蓋
重量	482g（17盎司），包括鏡頭和內部照明器
外殼材料	鋁
工作溫度	0°至+ 50 °C（32至 122°F）
儲藏溫度	-20 至 70 °C (-4 至 158 °F)
濕度	90%非冷凝
防護等級	IP67
光學特性	MATRIX 410N -5xx-xxx	MATRIX 410N -7xx-xxx
	SXGA (1280 x 1024)	UXGA (1600 x 1200)
	CMOS sensor	CMOS sensor
幀率	60幀/秒	45幀/秒
閱讀角度	最大斜度: ± 35°; 方向: 0-360°
防靜電	是，配有防靜電前蓋
可讀條形碼	1維碼：所有標準的1維條形碼 2維碼：Data Matrix、QR Code、Micro QR、Maxicode和Aztec 郵政編碼：英國皇家郵政、日本郵政、Planet、Postnet和其他類型條形碼
通訊接口	RS232 + RS232/RS422/RS485傳輸速率最高可達1152 Kbit/s
	以太網IEEE 802.3和IEEE 802.3U 100 BaseTX兼容
	ID-NET?端口高達1 Mbps
連接模式	Pass Through（直通）、Master/Slave（主/伺服）以及以太網點對點傳輸
數字輸入	2個，可編程，光耦隔離并且無極性
數字輸出	2個，可編程，光耦隔離
編程方法	X-PRESS?人機界面
用戶界面	蜂鳴器、可編程按鈕、LED燈（狀態、串口、觸發、成功、準備、通電、網絡狀態、成功閱讀點）
條形碼質量度量	AIM DPM, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 16022, ISO/IEC 18004, AS9132A
電源供給	10 VDC到30 VDC
電源功耗	最大為8W；一般為5W

應用

該系列產品目前可以滿足以下應用需求:

· DPM 閱讀與質量鑒定

· 輪胎分揀

· 印刷電路板PCB的裝配

· 電子產品跟蹤

· 醫療設備的追溯

· 食品和飲料

型號描述：

產品序列提供以下型號：

	產品訂貨號	產品描述
Matrix 410N 閱讀器主機	937401082	MATRIX 410N 500-010 1.3MP-60FPS-ETH
Matrix 410N 閱讀器主機	937401083	MATRIX 410N 700-010 2.0MP-45FPS-ETH
聚焦鏡頭	93ACC1793	LNS-1006 6MM C口鏡頭
	93ACC1794	LNS-1109 9MM C口鏡頭
	93ACC1795	LNS-1112 12,5MM C口鏡頭
	93ACC1796	LNS-1116 16MM C口鏡頭
	93ACC1797	LNS-1125 25MM C口鏡頭
	93ACC1798	LNS-1135 35MM C口鏡頭
	93ACC1799	LNS-1135 35MM C口鏡頭
內部照明模塊	93A401019	LT-001 內部LT紅色窄角度
	93A401020	LT-002 內部LT紅色寬角度
	93A401021	LT-003 內部LT白色窄角度
	93A401023	LT-005 內部LT藍色DPM
	93A401022	LT-004 內部LT 白色寬角度
	93A401024	LT-006 內部LT 紅色超窄角
	93A401030	LT-007 內部LT 紅色超窄角+激光 P
	93A401026	LT-010 高亮LT 藍色超窄角
	93A400031	LT-011 高亮LT 紅色超窄角
