Matrix 120?

2021-06-02 00:00:00

次

詳細介紹：

信息

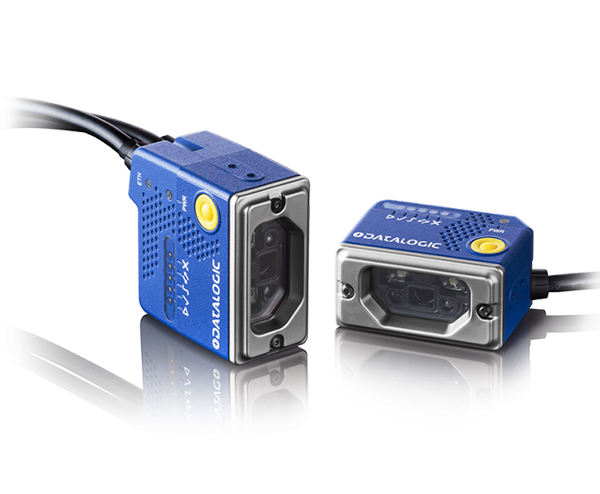

Matrix 120?是市場上體積最小的超緊湊型工業二維條碼閱讀器，適合于任何集成空間，同時是帶有嵌入式以太網接口的最小緊湊型二維條碼閱讀器。

Matrix 120?有多種型號可供應，包括標準應用WVGA傳感器或高分辨率條形碼1.2MP傳感器。此外，廣角版本Matrix 120?是近距離讀取的完美解決方案。

Matrix 120?采用同級別（IP65和0-45 oC / 32 – 133 oF）中的頂級工業級部件，有適用于電子工業的ESD安全型號和適于食品和飲料環境的無玻璃防護窗。

作為Matrix系列的產品之一，Matrix 120?帶有DL.CODE?配置軟件、X-Press?按鈕和直觀的人機界面，操作極為簡便，引領市場潮流。Matrix 120?是高性能工業2D條碼閱讀器Matrix系列的入門級型號。

Matrix 120?是小尺寸、集成簡單和高性能訴求的完美解決方案，是化學和生物醫學、打印和應用系統OEM客戶的理想產品。此外，這款閱讀器還是電子行業、包裝業、食品與飲料行業工廠自動化領域的完美入門級應用。

特點/優勢

u體積緊湊，便于集成

uWVGA – 1.2 MP及廣角型號

u智能可選焦距，進一步提高應用靈活性

u嵌入式以太網接口

u同一型號串口與USB可選

uEDS防靜電版本用于電子行業應用

u偏光濾鏡版適合90度垂直安裝和物體表面易反光的應用

u最高工業防護等級：IP65；工作溫度：0-45 oC / 32 – 133 oF

uDL. Code軟件配置程序使安裝更為簡單

u Xpress、Datalogic“綠點”技術和直觀的人機界面使操作更加簡單

應用

uPCB板制程追溯

u工廠自動化：打印和應用系統–標簽驗證

u工廠自動化：食品和飲料–可追溯性

uOEM：售貨亭–自動售票機

u醫療衛生：臨床實驗室–藥瓶識別

u化學與生物醫學分析設備

技術參數

讀取范圍 (最小-最大)	Matrix 120 - WVGA: 25-190mm [1.0-7.5 in] Matrix 120 - MP: 25-220mm [1.0-8.7 in]
對焦系統	手動切換3個預設焦距 (45, 70, 125mm - WVGA ; 45, 80, 125mm - MP)
傳感器	帶全局快門的CMOS傳感器/WVGA - 752x480 px 帶全局快門的CMOS傳感器/MP - 1280x960 px
幀率	高達57幀/秒（WVGA型號），高達36幀/秒（MP型號）
主板內存	128 MB
可讀取條碼	1D代碼：所有標準一維符號 2D代碼：數據矩陣、QR碼、Micro QR、Maxicode、Aztec 郵政碼：英國皇家郵政、日本郵政、Planet、Postnet等
條碼方向	全方位的任何代碼類型
多條碼閱讀	ü
電源供給/功耗	5-30 VDC; 1.6 to 2.4 W
防護等級	IP65
溫度范圍	0-45 oC / 32 – 133 oF
外殼材料	Zama（鋅合金）- 塑料防護窗蓋
外形尺寸（代表值）	45.4 x 31.1 x 23.5 mm [1.8 x 1.2 x 1 in] (SER+USB model) 45.4 x 48.5 x 23.5 mm [1.8 x 1.9 x 1 in] (SER+ETH model)
重量	117 mm [4.1 in]帶電纜 (SER+USB型) - 200 mm [7.1 in]帶電纜 (SER+ETH型)
ESD安全	ü
嵌入式通信接口	RS-232/RS-422/USB 2.0 high speed (USB-CDC, USB-HID) Main RS-232 or RS-422 FD (2400 to 115200 bit/s)
以太網	嵌入式 (僅SER+ETH型號 ) 10/100 Mbit/s *
數字輸入	通過軟件編程定義的兩個輸入(PNP/NPN)
數字輸出	通過軟件編程定義的兩個輸出(PNP/NPN)
裝置編程	X-PRESS?人機界面通過以太網或串口接口配置基于Windows的調試軟件（DL.CODE?）通過串口或以太網TCP接口在主機模式下按順序發送編程指令

* 嵌入式以太網接口支持應用協議：TCP/IP、EtherNet/IP、PROFINET-IO、Modbus TCP.

型號描述

型號

訂貨號	描述	軟件	傳感器	接口	類型	代碼庫
937800006	MATRIX 120 210-100 WVGA SER+USB 1D	DL.Code	WVGA	SER+USB	STD	1D
937800007	MATRIX 120 210-110 WVGA SER+ETH 1D	DL.Code	WVGA	ETH	STD	1D
937800000	MATRIX 120 210-000 WVGA SER+USB STD	DL.Code	WVGA	SER+USB	STD	1D+2D
937800002	MATRIX 120 210-001 WVGA SER+USB ESD	DL.Code	WVGA	SER+USB	ESD	1D+2D
937800001	MATRIX 120 210-010 WVGA SER+ETH STD	DL.Code	WVGA	ETH	STD	1D+2D
937800003	MATRIX 120 210-011 WVGA SER+ETH ESD	DL.Code	WVGA	ETH	ESD	1D+2D
937800004	MATRIX 120 310-001 1.2MP SER+USB ESD	DL.Code	1.2 MP	SER+USB	ESD	1D+2D
937800005	MATRIX 120 310-011 1.2MP SER+ETH ESD	DL.Code	1.2 MP	ETH	ESD	1D+2D
